MEMS科普｜晶圆制造基础工艺解析（四）：PECVD二氧化硅与氮化硅——低温高速的介质沉积技术

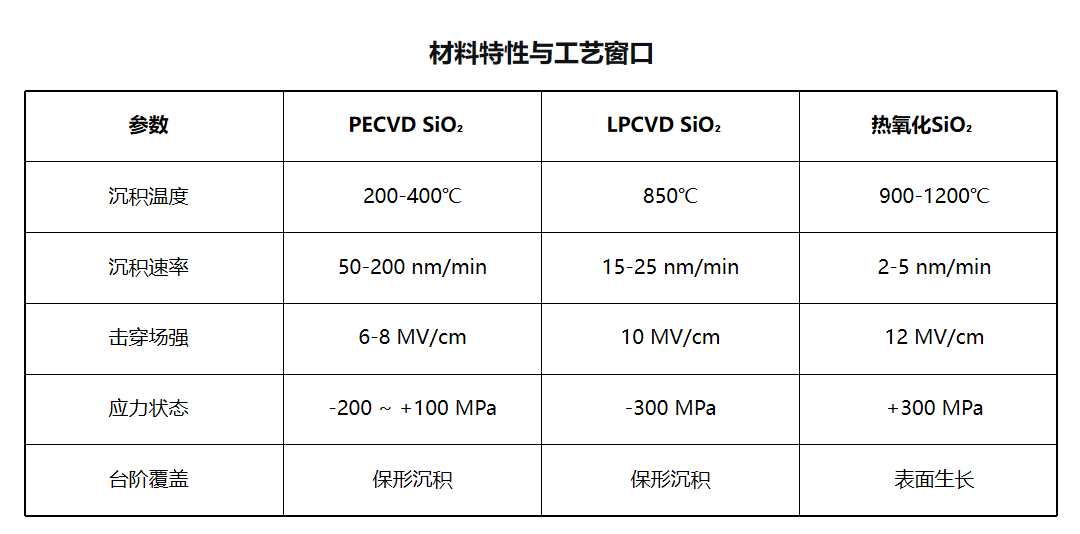

PECVD可能堪称制备二氧化硅薄膜领域应用最广泛的技术手段。该技术依托等离子体放电原理，将气态前驱体物质电离激活后沉积形成氧化物薄膜，其工艺温度较LPCVD工艺低出数百摄氏度，这一特性显著降低了对热敏感基材的工艺限制。在源气体选择方面，既可采用如正硅酸乙酯（TEOS）等单组分前驱体，也可使用硅烷（SiH4）与一氧化二氮（N2O）等双组分前驱体组合。

PECVD制备的氧化物薄膜在半导体器件中常承担多重功能角色：作为刻蚀掩膜实现图案转移，作为钝化层提升器件稳定性，或作为保护层抵御环境侵蚀，特别是在已集成金属互连结构的器件表面应用时优势显著。在微机电系统（MEMS）制造中，若工艺工程师计划采用PECVD工艺生长二氧化硅薄膜，残余应力特性将成为关键考量因素——该应力值与分布状态高度依赖于衬底特性及工艺参数的精准调控。

实践表明，退火处理是调控PECVD氧化物薄膜残余应力的有效技术路径。通过控制退火温度、时间及气氛条件，既能实现应力数值的量化降低，又可实现应力状态（如拉应力向压应力的转变）的定向调整，这对保障器件机械可靠性与长期稳定性具有重要意义。

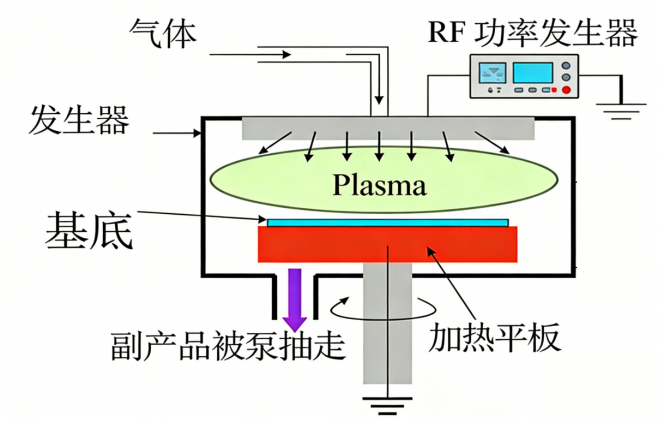

反应过程中，气体从进气口进入工艺腔体扩散至衬底表面，在射频源激发的电场作用下分解成电子、离子和自由基等，发生化学反应生成形成膜的初始成分和副反应物，以化学键形式吸附到衬底表面形成晶核，晶核生长成岛状物再形成连续薄膜，副产物从膜表面脱离并在真空泵作用下排出。

简而言之，PECVD工艺中，等离子体的生成依赖于低真空环境下的多种激发手段——通过直流、交流、射频、微波或电子回旋共振等方式在沉积反应腔内引发气体辉光放电。这种等离子体由正离子、电子及中性反应分子构成，三者间的频繁碰撞显著降低了薄膜沉积所需的热能阈值。

典型PECVD系统多采用射频耦合方式激发等离子体：高能离子对反应物的轰击效应为次生分子提供活化能，使其在远低于传统热化学沉积的温度下即可在衬底表面完成化学反应，实现薄膜的低温生长。该工艺的关键参数——包括沉积温度、腔体压力、气体流量配比以及等离子体能量密度等——均可通过精密控制系统实现动态调节与优化，从而精准控制薄膜的微观结构与宏观性能。

这种低温沉积特性使PECVD在热敏感器件制造中具有不可替代的优势，而等离子体参数的可调控性则为薄膜应力控制、成分均匀性优化等关键工艺指标提供了灵活的技术路径，最终实现器件性能与可靠性的双重提升。
