解读供应链：详述奇景光电在6.4T规模化CPO架构中的角色

当前市场对共封装光学（Co-Packaged Optics，CPO）的未来存在一个巨大的盲区。在投资者争相寻找英伟达（NVIDIA）下一代AI互连最终赢家之际，台积电COUPE平台的基础硬件供应链其实就隐藏在众目睽睽之下。

奇景光电（Himax Technologies，股票代码：HIMX）正是这种市场错位中一个极具说服力的案例。更广泛的市场已经意识到上诠（Foci）是CPO革命的主要受益者，将其市场估值推高至约20亿美元。然而，投资者却完全忽略了这一架构联盟的另一半。奇景光电并非仅仅是一个外围供应商；他们深度参与其中，持有上诠约5.3%的战略股权。以上诠当前估值计算，仅奇景光电所持股份的价值就已超过1亿美元。在最近的第四季度财报电话会议上，管理层确认他们参与了上诠的最新一轮股权增发，确保其维持这一利润丰厚的财务立足点，同时帮助为CPO大规模量产所需的设备采购提供资金。

更说明问题的是，首席执行官吴炳昌在问答环节中明确评论了其"第二代"晶圆级光学产品。他确认，在与一家"锚定客户"的紧密合作下，奇景光电与上诠"即将完成第二代产品的定型，该产品目标带宽大于6.4T"。

为了消除关于该锚定客户身份的任何模糊性，吴明确表示，这一6.4T规格针对的是"潜力最大、同时对传输带宽要求最高的AI数据中心市场，这意味着我们讨论的是GPU市场"。他进一步量化了该单一产品线的潜在影响，指出即便在大规模量产初期，它就可能为奇景光电带来"数亿美元的销售额"。

尽管上诠已实现巨大转折，且奇景光电首席执行官给出了这些公开记录的信号，HIMX的股价却尚未反映出这一基本面转变。大盘仍犹豫不决，难以判断奇景光电到底是台积电COUPE架构的关键赋能者，还是仅仅一个组件供应商。

然而，通过交叉比对奇景光电和台积电近期发布的三项专利，以及英伟达在ISSCC 2026上的里程碑式演讲，我们可以构建一个极有说服力、基于证据的案例，来消除大部分模糊性。技术证据指向一个高度集成、不可或缺的角色——由Foci/奇景光电组成的联盟，正位于AI数据中心最关键光学元件的核心。

以下是该集成体系的技术解构：

"22通道"的确凿证据

要完全理解奇景光电的竞争护城河，我们需要审视三项具体专利，涵盖制造、计量（测试）和代工组装。在这三份文件中，一个极其具体的"22通道"架构反复出现，将供应链串联起来。

1. 制造专利（奇景光电）

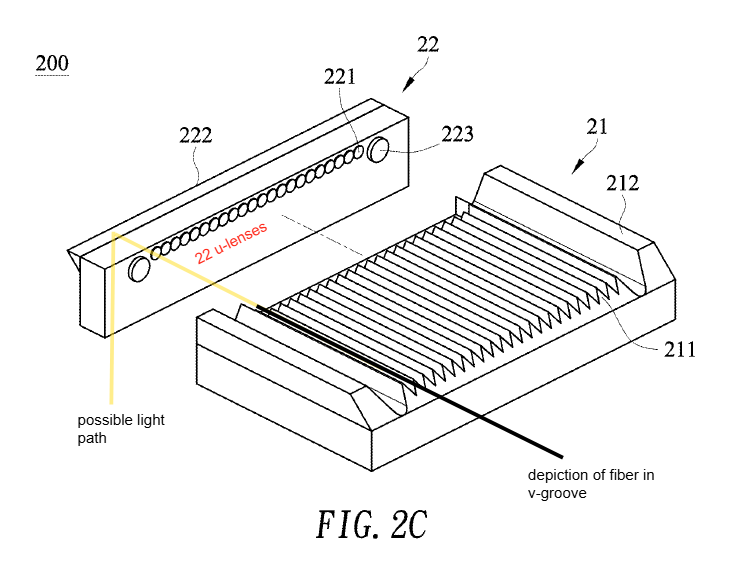

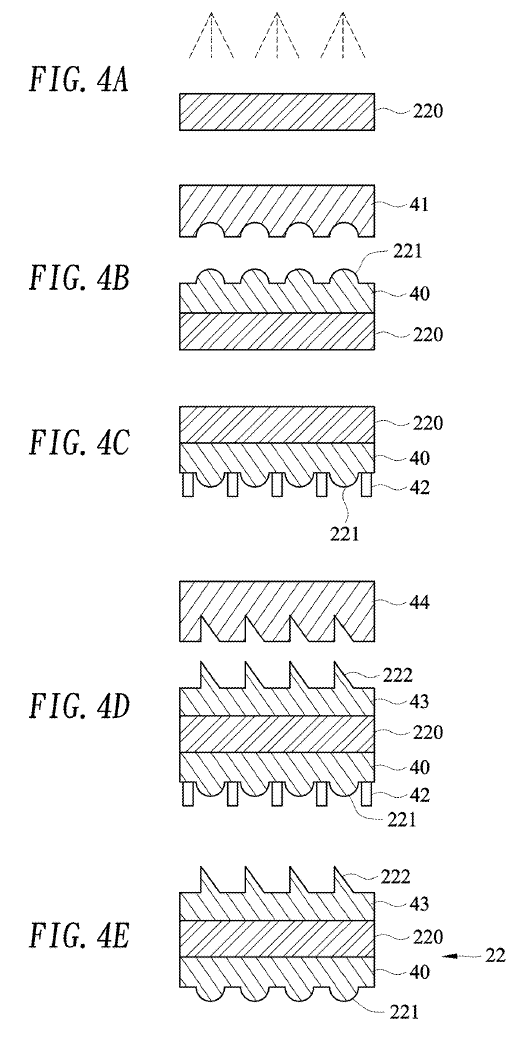

2026年1月，奇景光电公布了一项专利，详细描述了一种用于制造光纤阵列的纳米压印光刻（NIL）工艺。更广泛的市场通常以为奇景光电仅供应玻璃透镜。然而，该专利揭示，奇景光电利用其NIL工艺同时压制硬件的两个关键部分：

• 光学组件板： 一块单一的整体式玻璃块，正面压印有22个微透镜，背面为45度棱镜，并集成有机械导针。
• V型槽板： 硅基板，承载着容纳光纤的微观沟槽。

通过同时压制透镜块和V型槽板，该专利表明奇景光电确保了通道间距的完美对齐，而上诠则仅严格充当组装者。

2. 测试专利（奇景光电）

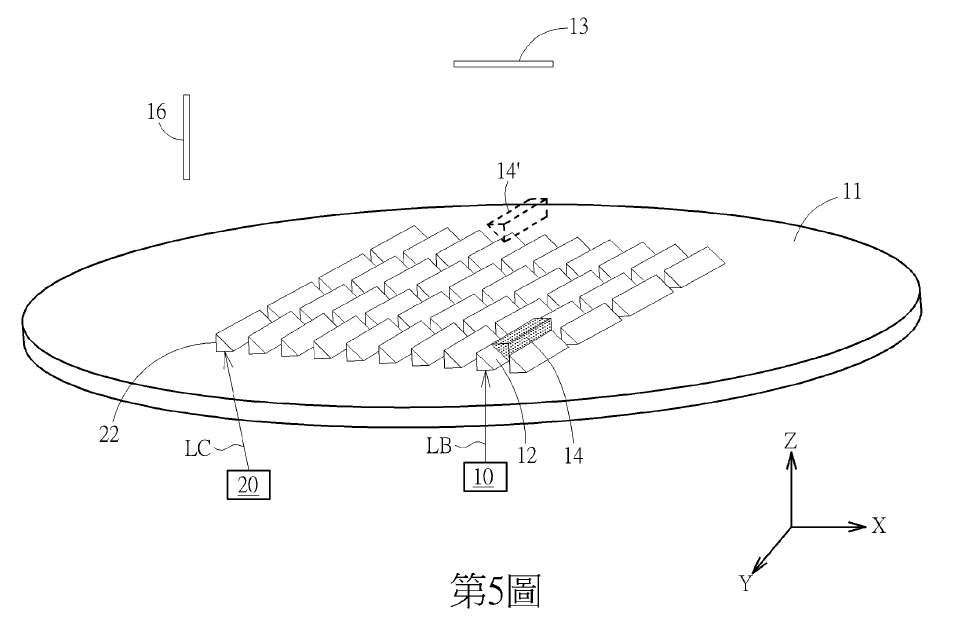

制造这些微观模块需要严格的质量控制。2025年9月，奇景光电公布了一项高度自动化的12英寸晶圆级计量系统专利。这台机器究竟是为测试什么而造的？该专利明确指出，它被设计用于验证配备"16个、22个或50个透镜"的连体玻璃棱镜。

3. 代工验证（台积电）

这就是整个供应链衔接起来的地方。在台积电将光引擎永久键合到高端GPU之前，他们必须严格检查来料组件。2025年12月，台积电公布了一项光纤阵列单元（FAU）检测工具的专利。

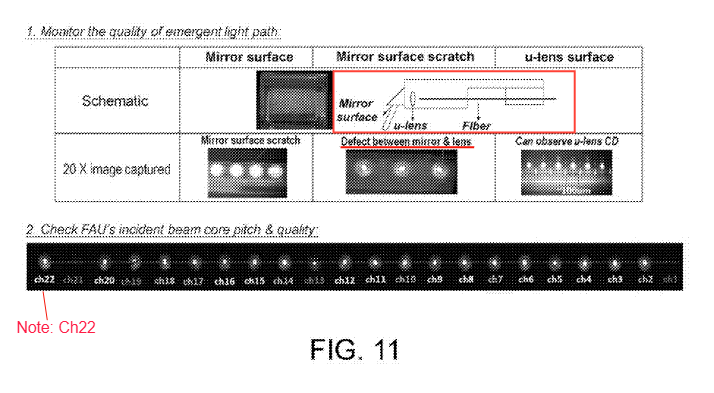

请仔细查看该专利中的台积电示意图：

台积电的设备正在主动测试一个恰好22通道的FAU。更关键的是，请看同一张台积电图像中的横截面图。台积电声明，他们的工具被设计用于发现"反射镜与透镜之间的缺陷"。

如果反射镜（棱镜）和微透镜是分立、由Foci组装的独立部件，那么它们"之间"就不会有可测量的固态介质——只有空气或一层微米级的光学胶。在这种情况下，任何缺陷都只是胶水中的气泡。因为台积电的计量相机是专门设计用来检测组件内部、反射镜表面和透镜之间的物理空间的，这证明了他们所附着的部件是一个单一、连体的模块，其间的空间是固态、连续的材料。尽管台积电未指明其供应商，但他们实际上已将自己所测部件的确切几何蓝图——即奇景光电的连体组件及其配套的V型槽基板——绘制在了他们自己的计量专利中。

这如何契合英伟达ISSCC 2026的揭示（以及6.4T目标）

在ISSCC 2026上，英伟达揭示了其密集波分复用（DWDM）CPO链路的底层架构。隐藏在其芯片照片中的一个关键细节是垂直光栅耦合器的部署。由于GPU计算芯片被高耸的高带宽内存（HBM）模块环绕，横向空间严重受限。为了离开硅片，光必须垂直向上射出，并立即执行90度转向以避开内存堆栈。

这一物理限制正是奇景光电晶圆级光学（WLO）模块所要解决的。该模块充当一个微型光学潜望镜，直接放置在光栅耦合器上方。连体的45度棱镜捕捉垂直光线，并将其水平反射90度，完美地通过NIL压印的微透镜聚焦到Foci准备好的光纤阵列中。

但是，一个一维的、22透镜的模块如何转化为奇景光电首席执行官所暗示的6.4T巨大带宽目标？

这一切都归结于英伟达的DWDM扩展计算：

• 速度升级： 英伟达的路线图将其DWDM微环调制器扩展至每波长40 Gbps。
• 光纤密度： 单根光纤中打包8个数据波长，每根光纤承载高达320 Gbps（40 Gbps × 8）的带宽。
• 数据核心： 要达到6.4 Tbps的总带宽，光引擎恰好需要20根数据光纤（6,400 Gbps ÷ 320 Gbps = 20）。
• 动力源： CPO引擎无法将热敏感的激光器直接放置在高温的GPU芯片上；它们需要专用光纤从外部激光源（ELS）引入原始的连续波光。假设标准架构采用2根ELS输入光纤，加上20根数据光纤，总物理数量恰好为22根光纤——与奇景光电和台积电专利图中的数量完美匹配。

结论

计算和机械原理完全吻合。英伟达的光栅耦合器架构强烈表明，需要一个90度连体光学块潜望镜来避开HBM占用空间。奇景光电拥有纳米压印光刻专利，能够大规模生产不仅是那个恰好22透镜的玻璃块，还包括其配套的V型槽基板。上诠贡献了将这22根光纤夹持到底盘中的专有技术，而台积电已为其在将组件键合到芯片上之前，验证该22通道组件所需的精确计量设备申请了专利。

更广泛的市场目前对奇景光电的定价，仿佛他们在CPO革命中的角色仅仅是个问号。然而，专利线索揭示，他们极有可能是整个架构的基石。

---

原文：Title: Decoding the Supply Chain: Elaborating Himax's Role in 6.4T Scale-Up CPO Architecture
