中介层和基板即将迎来重大变革

中介层与基板正经历一场深刻变革：在最先进的计算系统中，它们正从简单的连接中介转变为承担电力分配、热管理、高密度互连和信号完整性等功能的工程化平台。

这一转变由人工智能、高性能计算（HPC）和下一代通信技术驱动，异质集成的需求正在突破封装技术的极限。虽然晶体管尺寸已缩小至个位数纳米级别，但传统PCB技术的线宽仍局限在20-30微米——两者存在三个数量级的差距。

传统封装技术无法跟上芯片微缩步伐，导致性能和集成密度面临关键瓶颈。因此，中介层与先进基板正快速演进以实现：

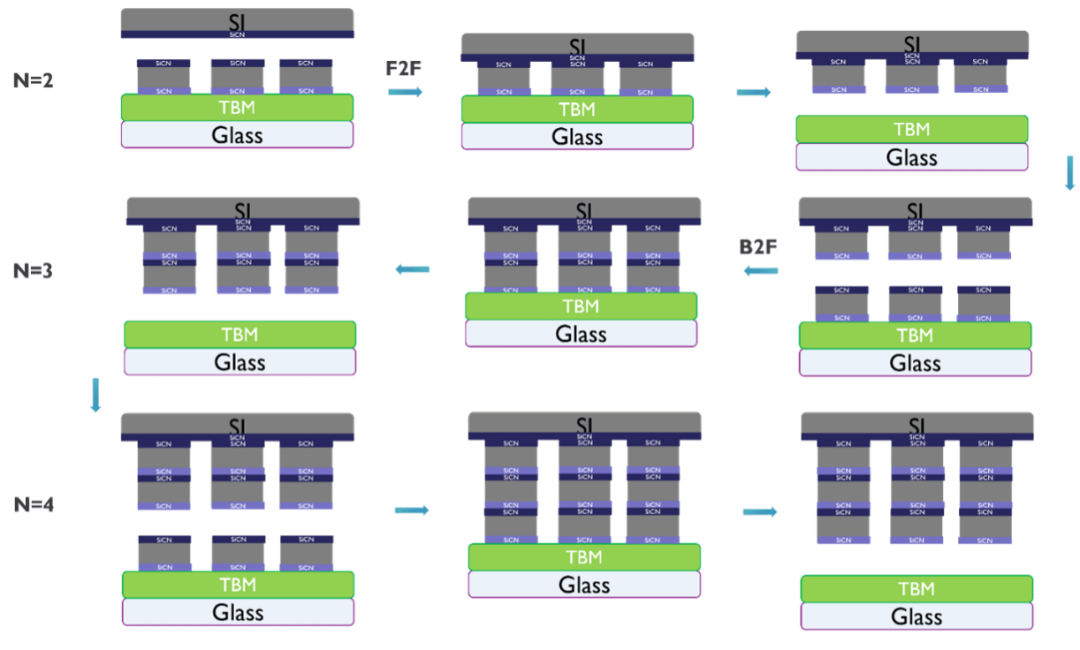

▲图1：N=2、N=3及N=4集体晶圆级芯片转移简化流程（来源：imec）

这对于扇出型面板级封装（FOPLP）尤为关键，该技术能以更具成本效益的方式实现大规模高密度集成。但面板级制造也带来了新的良率与工艺控制挑战。

"相比其他方案，FOPLP通过大尺寸面板封装更多芯片实现成本优势，"Lee 指出，"但设备初始投入、供应链限制以及大尺寸加工良率等问题，可能抵消特定应用中的潜在成本节约。"

尽管存在挑战，FOPLP正成为AI处理器和HPC加速器等高性能芯片量产的关键技术。随着厂商持续优化电镀均匀性、精细线路光刻和翘曲控制等面板级工艺，标准化面板规格的采用将加速FOPLP在主流半导体制造中的应用。

克服制造挑战

随着中介层与基板日趋复杂，纳米尺度下的精度维持成为重大挑战。异质集成与微间距互连的发展要求芯片贴装、材料沉积和键合技术达到极致精确。过去可容忍的微小偏差如今可能导致电气性能下降、可靠性降低及散热恶化。

"基板与中介层组装的核心挑战在于保持共面性，" Otte 强调，"这些基板变得极其纤薄脆弱，芯片贴装过程中的精准对位至关重要。任何微小偏差都会显著影响性能。"

最紧迫的挑战之一是向面板级加工（PLP）转型。虽然晶圆级加工（WLP）受益于数十年标准化，但PLP在大尺寸基板的处理、对位和良率管理方面引入了新变量。材料膨胀、翘曲和工艺均匀性的变化构成了重大工程挑战。

"全面板均匀性是FOPLP最大难点，" Lee 表示，"多层精细RDL要求从光刻到电镀的高度均匀性。若未达标，翘曲和表面形貌问题将影响后续层并降低良率。"

玻璃核心基板带来了新的制造与缺陷检测挑战。不同于硅或有机中介层，玻璃中介层的电路以基板内凹槽形式构成，这增加了裂纹导致电路断裂的风险。

"玻璃中介层电路形成于凹槽内，裂纹可能引发断路，增加产品缺陷风险，"TASMIT代表指出，"在玻璃广泛应用于先进封装前，需要更精密的制造工艺和更优的缺陷检测工具。"

混合中介层的应用也带来新挑战——为平衡成本与电气性能，需选择性组合有机材料、硅和玻璃等不同材质。但这些材料间的热膨胀差异引发了新的机械可靠性问题。

"有机与无机中介层结合微小硅桥时，会引入完全不同的热膨胀系数，"Ansys片上电磁仿真产品经理凯利·达马卢指出，"这种差异造成重大机械挑战，常导致先进封装方案的可靠性隐患。"

中介层微缩中尤为困难的是高深宽比结构的电镀工艺，例如有机中介层中环绕嵌入式硅桥的细高柱体。要在合理时间内实现均匀电镀极具挑战性。

"嵌入硅桥需要周边TSV状结构实现上下连接，这些'超级支柱'高度超100微米且异常纤细，" Lee 解释道，"降低电镀速率虽有效果，但没人能接受单晶圆200分钟的处理时长。"

对速度与精度的双重需求正推动厂商采用AI驱动的工艺控制与实时监测技术。统计过程控制（SPC）在芯片贴装、电镀和键合环节变得至关重要，确保高密度中介层设计的稳定性和良率。

"实施严格的统计过程控制是关键，"Promex Otte 指出，"随着基板与中介层日趋复杂，SPC能实时检测并修正偏差。"

为应对这些挑战，AI驱动的计量学和自适应工艺控制正被整合到产线中。通过高分辨率成像、机器学习算法和实时反馈系统，制造商能在细微偏差演变成缺陷前及时检测。

热管理革新

随着半导体封装演进，热管理已成为微缩化的关键瓶颈。中介层与基板从被动元件转变为主动散热组件，对维持HPC、AI加速器和多芯片模块的可靠性至关重要。更高功率密度、更大芯粒架构和更细互连间距都加剧了对高效散热方案的需求。

"当处理边长4-5英寸的中介层时，会形成显著热梯度，"Ansys产品营销总监Swinnen 表示，"这些梯度导致机械形变和翘曲，使数千微米级键合点承受应力，进而影响芯片电气性能和整体可靠性。"

先进中介层设计中的热管理已与电气性能深度耦合。随着基板密度提升，如何在保持电气完整性的同时高效散热需要新方法，特别是集成化热路径设计。

多芯片封装中的问题尤为突出，热量必须通过日益密集的互连结构散发。随着功率提升，传统散热片和导热界面材料已显不足。制造商正转向将热管理直接集成到中介层和基板设计的新方案。

为应对挑战，业界正在研究：嵌入中介层的微流体冷却通道、在峰值负载时吸热并缓释的相变材料，以及基于碳纳米管的先进导热界面材料（其热阻远低于传统导热膏）。混合金属-有机散热器的开发也在进行中，以在控制成本与重量的同时提升散热效率。这些新热管理策略的成败将决定下一代中介层能否满足AI与HPC的需求。

新材料创新

随着半导体性能需求持续增长，传统有机基板已接近物理极限。制造商转向玻璃核心复合材料、陶瓷和有机-无机混合结构等新材料，以提升热性能、电气特性和机械稳定性。

玻璃核心中介层因介电常数低至4.0（显著低于硅的11.7）备受关注，可减少信号损耗，非常适合5G、6G等毫米波通信应用。玻璃还比有机基板具有更好的尺寸稳定性，降低面板级封装中的翘曲并提高良率。尽管优势显著，但激光钻孔、通孔填充和玻璃脆性等制造挑战仍然存在。

"玻璃基板极其平整且机械强度高，使封装尺寸可突破120mm×120mm，" Lee 表示，"这对实现高密度中介层和基板所需的精细RDL集成至关重要。"

除玻璃外，在有机中介层中集成硅桥的混合基板也崭露头角。这种结构结合了有机材料的成本优势与硅的电气性能，创造出更具适应性的封装方案。

"先进封装的关键挑战是管理不同材料热膨胀系数（CTE）差异导致的翘曲，" Otte 指出，"在此尺度下，微小失配就会引发良率和可靠性问题。"

热膨胀失配可能导致热循环中的分层、裂纹和翘曲，这要求通过预测建模在问题发生前预判影响。随着半导体封装不断突破材料集成极限，精确的材料表征与仿真成为关键需求。

"随着频率提升和基板温度升高，材料特性变得至关重要，" Swinnen 补充道，"准确模拟这些材料在实际工况下的行为非常关键。中介层和基板层面的材料误判会严重影响器件可靠性。"

尽管新材料前景广阔，但制造复杂性依然存在。玻璃和陶瓷基板虽具优越电气性能，但其加工难度、成本顾虑和供应链限制必须解决才能完全替代传统有机材料。而混合方案虽折中，但需精细设计以平衡电气、热和机械性能的取舍。

先进键合技术

随着中介层与基板设计日趋复杂，传统微凸块键合已接近实用极限。40微米及以上的凸块间距难以满足现代芯粒架构的微间距需求。混合键合因此成为理想替代方案，通过介电质-介电质与金属-金属键合技术的结合，实现10微米以下的互连间距。但这一转变也带来了表面处理、缺陷控制和工艺均匀性等新挑战。

"混合键合是下一代高密度中介层技术的核心，"联电发言人表示，"在晶圆或基板层面实现稳定均匀的键合至关重要。目前大尺寸基板表面的键合均匀性差异是行业最大障碍。"

为确保可靠混合键合，制造商需创建原子级光滑表面以防止空洞和电性间断。这需要等离子体处理和化学功能化等精密表面活化技术来增强介电质键合强度。实现稳定的金属-金属接触还需严格控制材料去除速率，特别是在铜-铜直接键合中，氧化和界面污染会降低键合可靠性。

除混合键合外，直接铜互连正作为微凸块替代方案被探索，它消除焊料需求并进一步降低电阻。通过去除中间材料，直接铜键合同时提升信号完整性和热性能，特别适合高速AI与HPC应用。但该工艺存在氧化防护和高压力连接等新挑战。

更精细间距键合技术要求建模与仿真工具同步升级。随着混合键合与直接铜互连规模应用，精确的工艺建模与缺陷预测将成为高良率的必要条件。

"基板与中介层组装日趋复杂，仿真工具的计算能力成为重大挑战，"Ansys首席产品经理 Lang Lin 指出，"确定高保真模型的部署区域与可接受近似区域是关键。AI驱动的自适应网格划分能聚焦计算资源于关键热点。"

"当今制造挑战不仅是尺寸微缩，"泛林集团 Lee 强调，"更需确保工艺控制同步跟进。随着中介层设计升级，AI驱动的检测与自适应工艺调谐对控制缺陷率至关重要。"

纳米级可靠性提升

随着中介层与基板技术日益复杂，要确保长期可靠性需从传统规则驱动设计转向AI驱动的预测建模。高密度互连与混合材料集成引入了必须在设计初期预判和规避的新失效机制。先进仿真工具现已集成多物理场分析功能，使工程师能在流片前预测电迁移、热梯度和机械应力等问题。

"采用预测仿真与AI分析已不可或缺，"联电发言人表示，"仿真能预判中介层的电迁移和热效应，直接影响长期可靠性。随着基板复杂度提升，这种能力至关重要。"

但模型准确性依赖于输入数据质量，特别是缺乏大量实证测试的新材料。当中介层从有机基板转向混合和玻璃基设计时，材料特性的精确表征变得关键。任何热膨胀系数、介电常数或机械应力的误判都会对器件可靠性产生重大影响。

"随着频率提升和基板温度升高，材料特性变得至关重要，"Ansys Swinnen 强调，"准确模拟材料在实际工况下的行为非常关键。中介层和基板层面的材料误判会严重影响器件可靠性。"

除仿真外，缺陷检测方法也需同步进化。传统光学和电学检测方法常遗漏基板层面的细微缺陷，这要求采用AI驱动的检测技术。机器学习算法正被用于分析高分辨率成像数据，识别常规检测流程会遗漏的缺陷。

"机器学习对在最终组装前检测基板细微缺陷至关重要，"谷歌失效分析主管莱斯利·恩德里纳尔表示，"传统检测方法会漏检这些缺陷，但基于AI的图像处理与分析显著提升了检出率。"

为进一步提升可靠性，制造商正将测试设计（DFT）和嵌入式传感技术直接集成到中介层与基板架构中。这些进步实现了制造过程中关键参数的实时监控，使缺陷得以及早发现和处理。

"检测基板与中介层的细微电性缺陷变得极具挑战性，"Modus Test CEO杰克·刘易斯指出，"高密度互连使传统测试方法复杂化，尤其在晶圆和面板层面需要新方案。"

通过在中介层结构中嵌入诊断功能，制造商能在生产周期更早阶段发现潜在故障。这种主动方法对面板级封装使用的大尺寸基板尤为重要，其良率优化至关重要。

这些AI增强的测试与仿真策略既提高了首通良率，也降低了先进封装架构的长期故障率。随着中介层与基板在计算体系中扮演更主动的角色，确保其可预测性与可靠性将成为扩展芯粒架构和HPC应用的关键。

主动式中介层与智能基板

随着中介层与基板从被动布线层进化为智能系统组件，研究人员与制造商已开始探索将晶体管、电源管理电路甚至光互直接集成于中介层的主动设计方案。这代表着半导体封装的根本性变革，可实现智能信号路由、自适应电源管理和本地化处理。

"随着AI工作负载增长，降低数据移动功耗至关重要，" Lee 表示，"主动中介层可集成信号调理和电源调节电路，提升系统能效。"

该领域最显著的进展是将光互连集成到中介层中。传统铜互连在更高数据速率下面临挑战，特别是在需要最小化功率损耗和最大化带宽的AI与HPC应用中。

基于硅光子的中介层正成为解决方案，实现芯粒间无需电转换的光通信。近期演示已达到单通道超200Gbps的数据速率，预示着可能取代传统电互连。

"最终所有封装方向都将聚焦光互连，" Lee 预测，"行业已开始将硅光子视为高速数据传输的终极方案。"

但主动中介层的应用也带来新的热挑战。更高功率密度和嵌入式晶体管会产生需高效散发的额外热量。研究人员正在开发用于瞬态热缓冲的相变材料、嵌入式微流体冷却通道和高导热界面材料来应对。这些方案旨在平滑温度波动、消散局部热量并提升高功率AI与HPC应用的长期可靠性。

尽管前景广阔，主动中介层的商业化仍需克服多项制造挑战。确保嵌入式晶体管和光学元件的高良率制造是主要障碍。开发可规模化的成本效益工艺流也至关重要。此外，行业需建立稳健的中介层集成电路设计与验证方法以确保长期可靠性。

要将主动中介层推向主流，需要封装工程师、芯片架构师和系统设计师之间更好的协同设计方法。这一转变不仅需要制造突破，更需彻底改变行业对集成的认知范式。

结语

半导体行业正进入新时代，中介层与基板不再只是被动结构元件，而成为先进计算架构的关键使能者。随着摩尔定律放缓与芯粒集成成为行业标准，这些组件正演变为直接影响性能、能效与可靠性的精密功能化平台。
