多维扫场平台

多维扫场平台

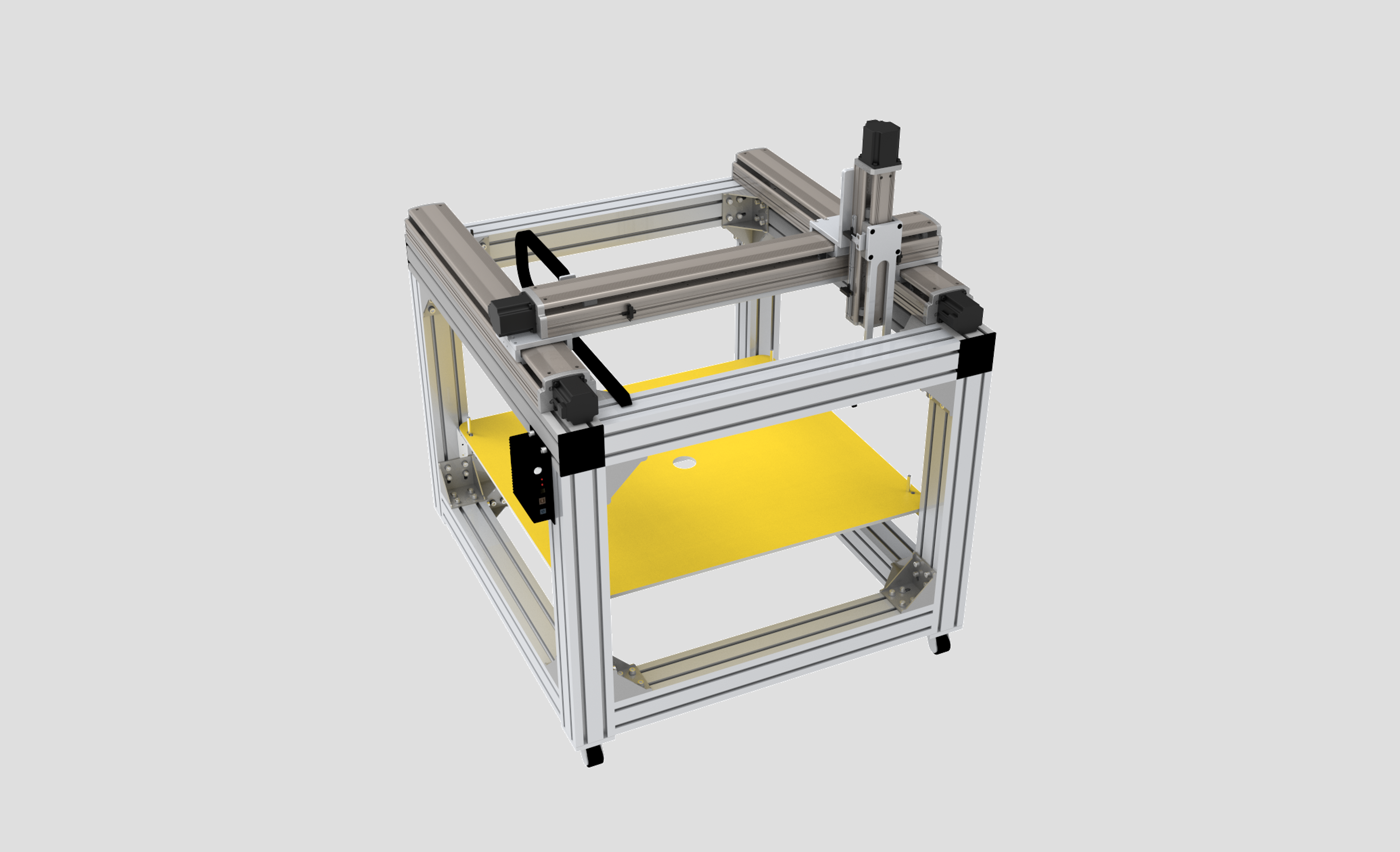

环波科技推出三维扫场电磁测试平台，激光测距模块搭配多种定位模式，实时自动定位校准，可在三维空间上高精度移动，测试位置接近零偏差；软硬件设置运动极限保护，保证系统安全高效运作，多方面满足客户的高品质要求，为材料电磁参量的测试和分析提供了更优的解决方案。

可测量参数：

• S11、S22、S21、S12

• 回波损耗
• 反射系数
• 阻抗
• 驻波比
• 插入损耗
• 传输系数
• 群延时
• 与线性相位的偏离

测量范围：

• XY（水平）方向测量范围为：0~500 mm（可定制），最小步长 0.1 mm
• Z（垂直）方向移动范围为：0~100 mm（可定制），最小步长 0.025 mm

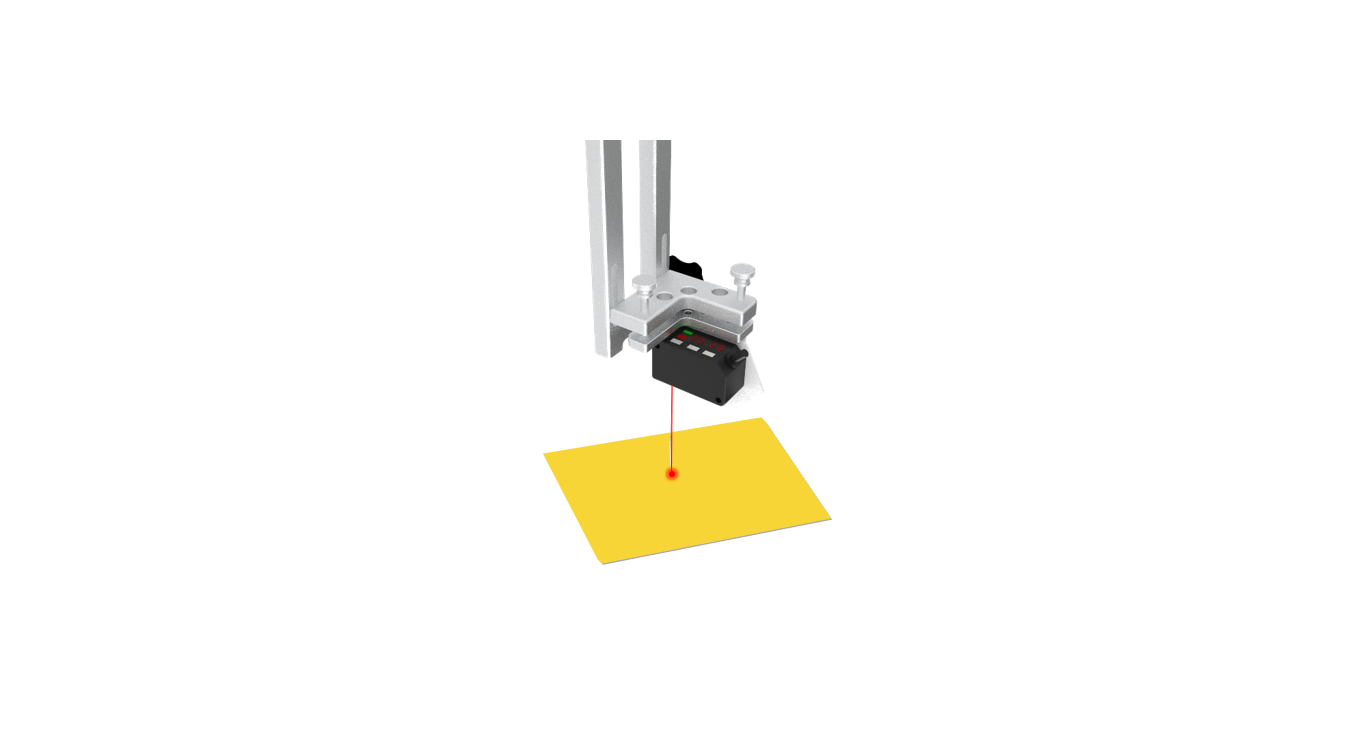

• 综合精度可达 ±0.02 mm，激光测距精度可 0.03 mm

产品测试方案：

• 使用自由空间法，矢量网络分析仪与收发天线构成开放空间测试系统；
• 恒高模式、恒距模式两种扫描方式可选择，其中恒距模式可以选择快速模式、标准模式。

应用场景：

多种场景可应用

• 材料或结构电磁特性的测试与验证
• 验证或校准理论仿真设计
• 超材料研发与性能测试

多种应用场景可拓展

• 芯片探测与精密器件检测
• 高精度切割与焊接
• 材料的雕刻、涂覆
• 电路板的点焊
• 工业制造中的点胶、灌胶等
• 更多应用场景待定制

技术参数：

• 尺寸（mm）：920×910×1130 ± 10

• 工作电压（V）：24
• 工作电流（A）：5
• 支持的天线长度（mm）：30 ~ 100（可定制）
• 导轨类型：高精度双线轨模组

必选配件：

• 控制箱

• 电源适配器
• 急停按钮

可选配件：

• 天线固定封装

测试系统：

• FantScan-V1.0.2.7 测试系统


产品及服务：

• 正常使用下，一年保修期限和技术支持

订购与咨询：

• 0755-84869432
