低损伤激光破解玻璃微加工难题：19微米微孔拓展微纳制造边界

玻璃和石英兼具透光、电绝缘、耐化学腐蚀及热稳定等特性，广泛用于光子器件、MEMS、微流控、医疗设备和半导体先进封装。但随着孔、槽、通道和腔体等结构缩小至数十微米，传统加工产生的崩边、微裂纹、锥度及热影响区，正成为限制器件集成度和生产良率的重要因素。

对于透明材料而言，加工质量不仅关系到几何尺寸，还会直接影响其功能。光子器件中，孔边崩裂和微裂纹可能形成光散射点，定位误差则可能转化为光纤耦合损耗；在MEMS和微流控芯片中，粗糙边缘、碎屑及内部裂纹可能影响键合、密封、流体控制和光学检测。部分缺陷在加工后并不明显，却可能在压力加载、灭菌或热循环过程中演变为失效点。

这一问题在玻璃中介层和玻璃通孔（TGV）制造中尤为突出。孔径、锥度、间距和位置精度会影响后续金属化、布线密度及封装对准，微裂纹和崩边则可能降低晶圆搬运、键合与热循环过程的良率。石英半导体气体分配板同样要求孔径和位置高度一致，以保证气体流量分布及工艺均匀性。

机械钻孔、磨削、超声加工和磨料加工能够处理玻璃与石英，但面对微小、深孔、密集或不规则结构时，容易受到刀具磨损、几何限制及亚表面损伤影响。常规激光虽然摆脱了机械刀具限制，却可能产生重铸层、热影响区、背面烧蚀、残余应力和加工碎屑。即使采用飞秒等超短脉冲激光，也必须精确控制波长、脉宽、能量密度、聚焦方式、扫描路径及重复频率，才能降低裂纹和锥度。

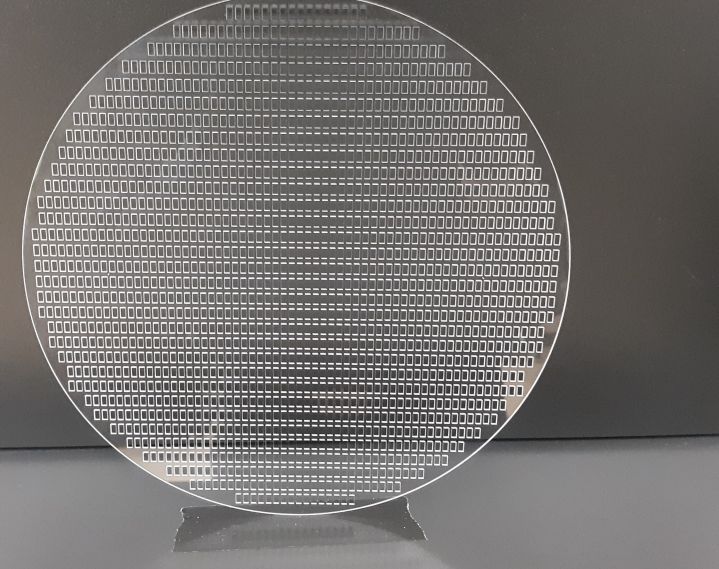

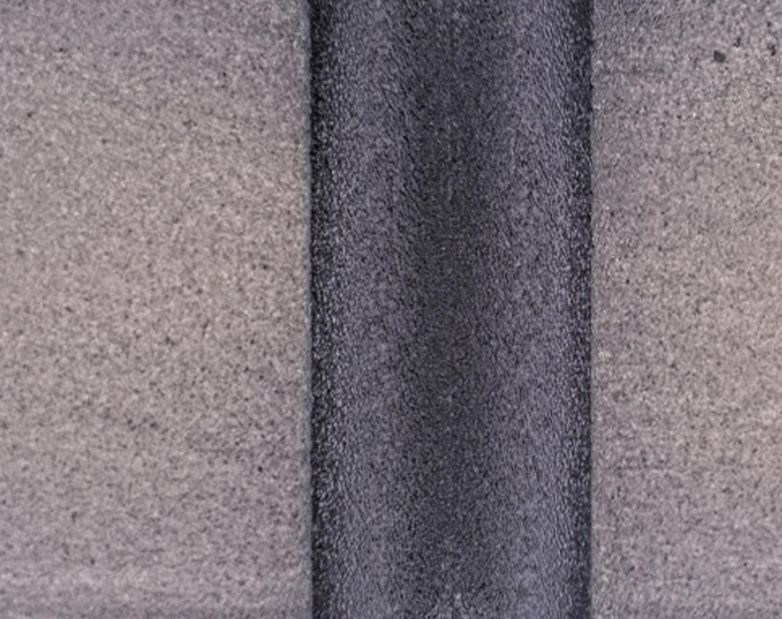

Bullen Ultrasonics介绍的MicroLucent透明材料低损伤加工工艺，可在尽量保持周围材料原有性能的情况下制造微孔、狭槽、盲腔和复杂轮廓。据披露，该工艺的最小孔径可达19微米，可加工厚度最高25毫米的玻璃，位置精度为±10微米，并可实现无锥度、无崩边和无微裂纹加工。上述能力适用于微型光学、流体器件和先进封装中的高深宽比结构。

减少热影响和亚表面损伤，可使微孔和流体接口更靠近光学或机械功能区，并允许工程师采用更小孔径、更密集阵列及更复杂的内部结构。对于需要维持光学透明度、爆破强度、键合完整性或长期可靠性的产品，这类工艺还有望减少后续抛光和损伤去除步骤，降低废品、重复检测及设计修改带来的成本。

不过，透明材料激光微加工并不存在适用于所有场景的统一方案。实际选型仍需综合考虑材料种类、基板厚度、孔径与深宽比、阵列间距、位置公差、边缘质量及允许锥度，并评估量产中的重复性、加工速度、检测方式和批次一致性。

对于部分复杂零件，组合加工可能更具经济性：MicroLucent可用于小尺寸、高精度且对损伤敏感的功能结构，较大尺寸或非关键区域则由超声加工、数控磨削等工艺完成。随着透明基板在光子芯片、微流控和先进封装中的应用增加，能否在维持材料性能的同时稳定制造微米级结构，将成为透明材料微纳制造走向规模化的重要条件。

---
