纳米涂层为何能突破传统防护瓶颈？

传统PCBA防护多采用三防漆（防潮、防盐雾、防霉）或灌封胶，但这些技术存在明显缺陷：三防漆涂层厚度大（通常20-50μm），影响散热和信号传输；灌封胶则完全封闭元器件，导致后续维修困难。
纳米涂层通过分子级渗透和自组装成膜技术实现突破：
①纳米级粒径（1-100纳米）的活性成分可渗入元器件缝隙、焊点等微观结构，形成无死角覆盖；
②超薄防护层（0.5-2μm）通过化学键与基底结合，厚度仅为传统涂层的1/20，几乎不改变元器件物理特性；

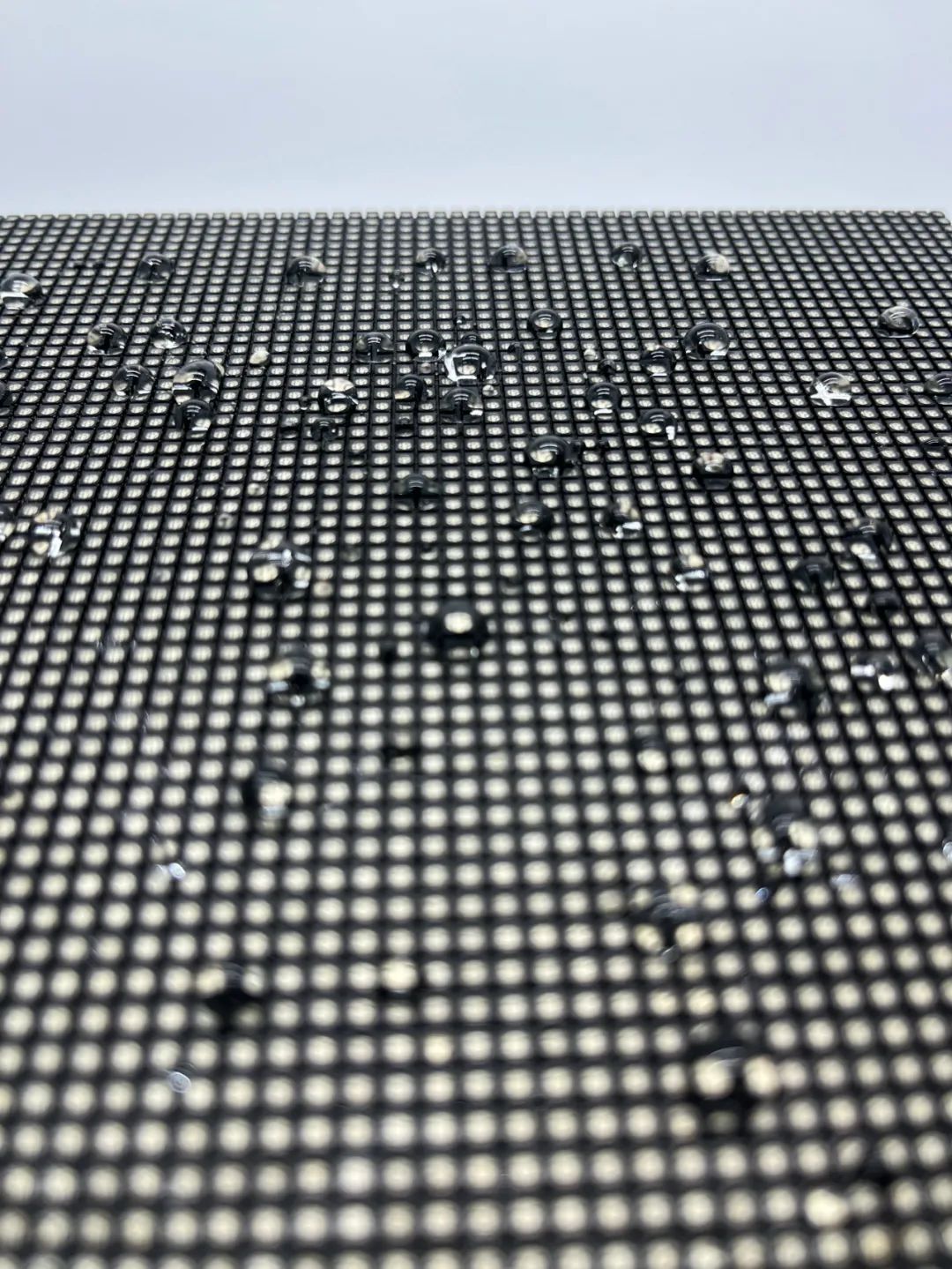

③可控表面能使涂层兼具疏水性（接触角>110°）与透气性，既能阻隔液态水侵入，又允许水蒸气逸出，避免“闷罐效应”。
纳米涂层的价值不仅在于理论突破，更在于其可量产的工程化特性：

1. 环境适应性升级

防水防潮：通过IEC 60529 IPX7认证，浸泡1米水深30分钟不影响功能；
抗化学腐蚀：可抵御pH3-11的酸碱溶液、酒精、汗液等介质；
极端温度：在-40℃至150℃环境中保持性能稳定。

2. 生产流程兼容性

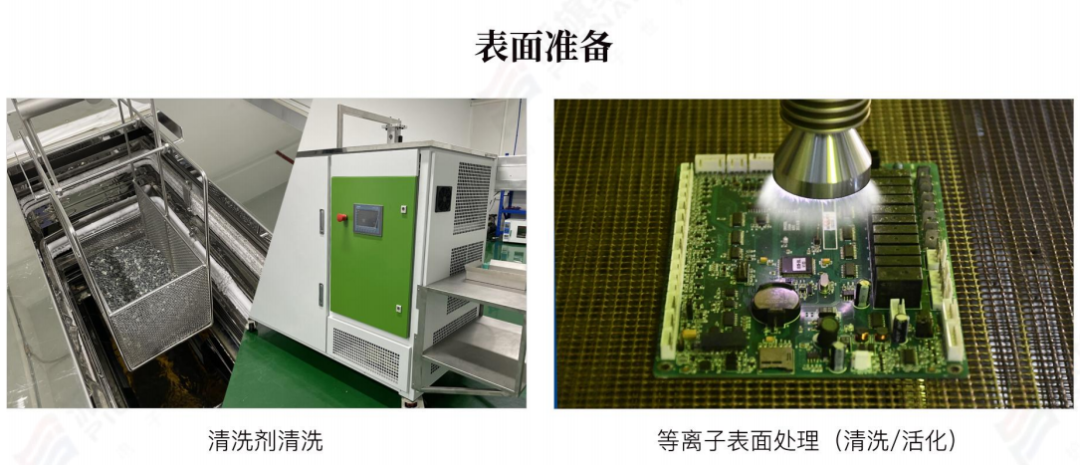

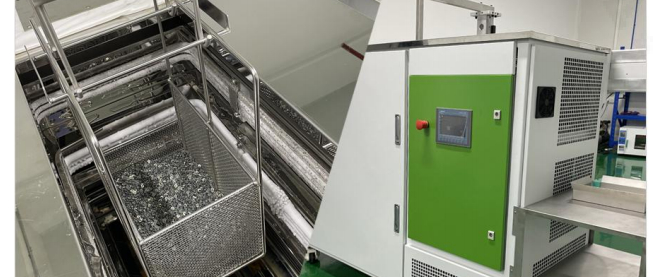

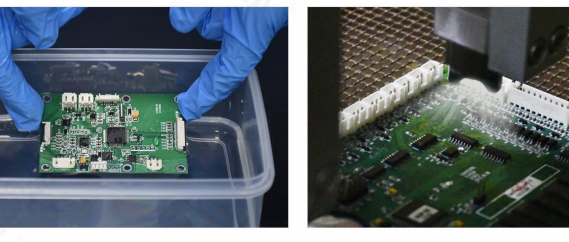

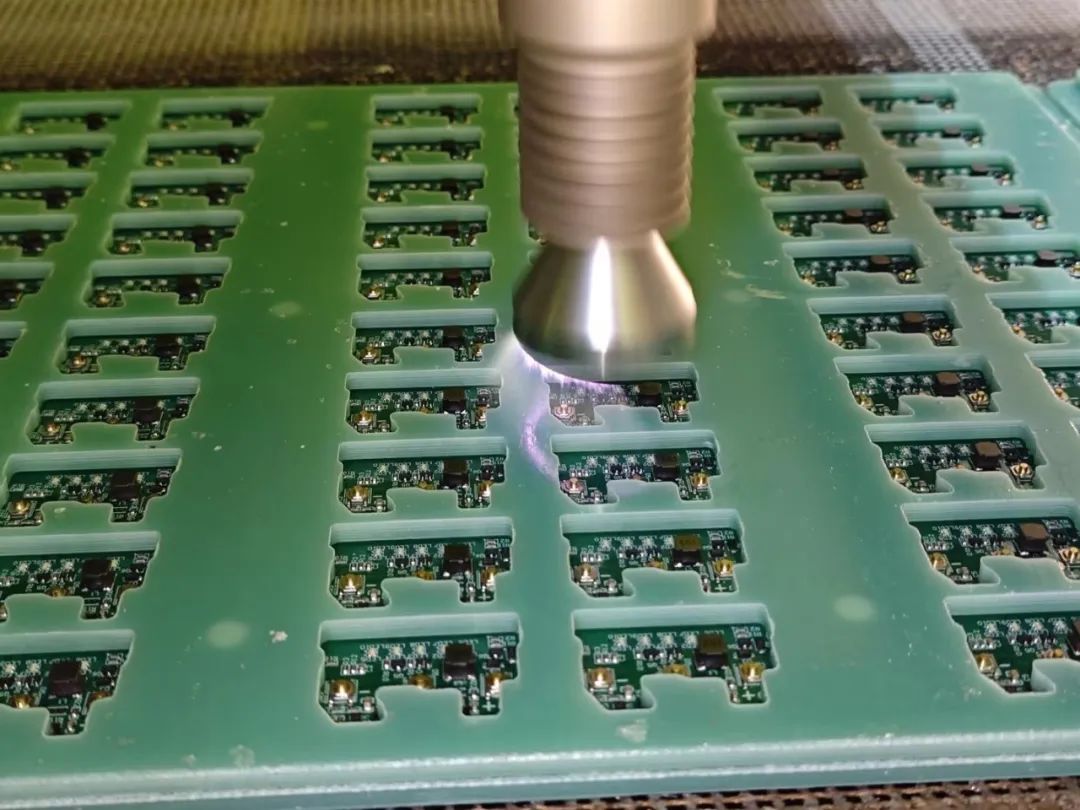

工艺友好：支持喷涂、浸涂、真空镀膜等多种工艺，适配现有生产线；
快速固化：常温下10-30分钟表干，无需高温烘烤；
兼容返修：涂层可被特定溶剂溶解，不损伤焊盘和元器件。
在派旗纳米的工程案例中，纳米涂层已展现出跨领域应用潜力：
①汽车电子：解决车载ECU在高温高湿环境下的离子迁移问题
②医疗设备：为内窥镜等精密器械提供生物兼容性防护层
③航空航天：通过MIL-STD-810G军标测试，抵御盐雾、霉菌侵蚀
④智能终端消费电子：智能家居、智能机器人等领域
从“被动防护”到“主动防御”，让制造商得以精简防护工序、降低售后成本；终端用户获得更耐用、轻量化产品；维修服务商则摆脱了“破坏性拆解”的困境。
